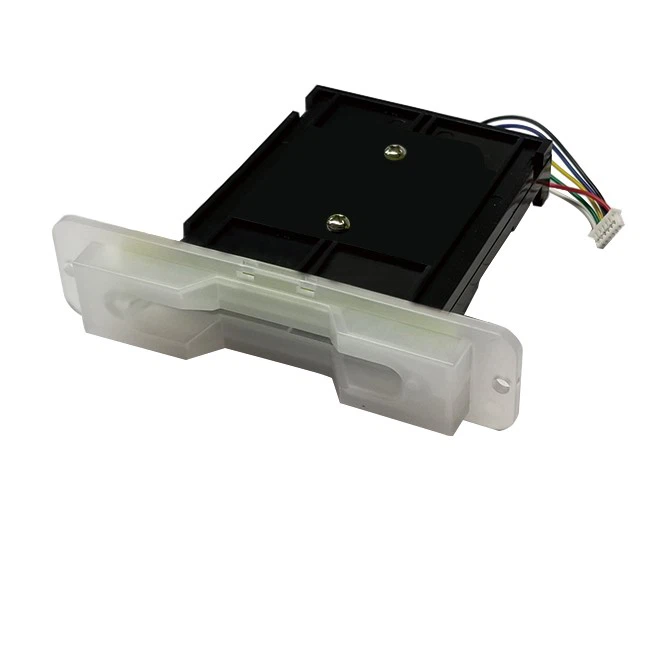

Objavljujemo novi djelomični čitač magnetskih kartica s uloškom s osvjetljenim crvenim / zelenim ulazom.
Značajke
* RS232 serijski port i TTL sučelje i USB 2.0 sučelje
* Pročitajte ISO zapis 1 i 2 i 3
* Crveno-zeleni utor za osvetljenje.
* Zelena LED lampica je uključena kada nije ubačena nijedna kartica ， Crvena LED lampica je uključena kada je kartica umetnuta
* Prilagođeni zahtevi su prihvatljivi
* Čitanje RF kartice nije obavezno
* Polu prozirni okvir
* 5V DC
* 500.000 puta duži život
2. INTERFACE
RS232 veza
RS-232C signal | Stroj domaćina (9-polni) | Mašina za kartice (6-polni) | Funkcije |
TXD | 2 | 4 | Prijenos podataka |
RXD | 3 | 5 | Primanje podataka |
GOUND | 5 | 6 | Signal Ground |
3.1.2. Opis pinova sučelja kartice kartice
Pin No. | Ime signala | Funkcije |
1 | GND | Ground |
2 | VCC | Snaga + 5VDC |
3 | GND | Ground |
4 | TXD | Prijenos podataka |
5 | RXD | Primanje podataka |
6 | GND | Ground |
3.DATE FORMAT
Format podataka za učitavanje kartice (postoje i dozvoljavaju se u sve tri zapise):
Podaci prvog zapisa (% DATA?)
Podaci drugog zapisa (； DATA?)
Podaci trećeg zapisa (+ DATA?)
Status kartice (0X31H: kartica u mašini, 0X30H: kartica van stroja.)
CR
Okvirni znakovi returns povratak nosača šalje se podešavanjem naredbe.
4.Aplikacija
Čitanje i pisanje članske karte
Čitanje i pisanje VIP kartica
Čitanje i pisanje s karticom unaprijed
Čitač ličnih kartica za automat
